Apžvalga

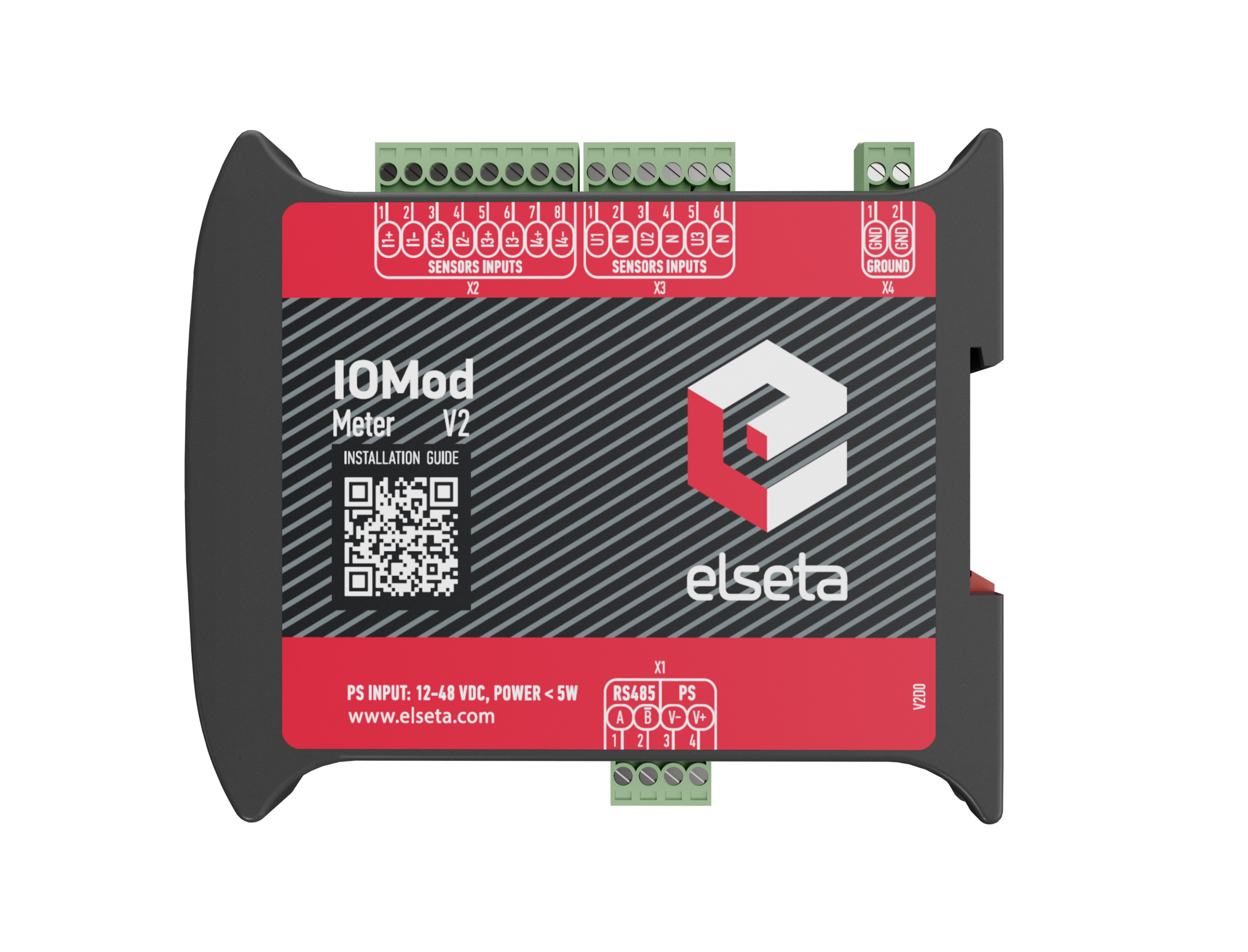

„IOMod Meter” (daugiafunkcinis matavimo prietaisas) yra autonominis įtampos ir srovės matavimo modulis, pagrįstas sensorių technologija ir palaikantis ryšį pagal „Modbus RTU”, IEC 60870-5-101 ir IEC 60870-5-103 protokolus.
Skirtas matuoti įtampos ir srovės vertes dideliu tikslumu realiuoju laiku. „IOMod Meter” galima naudoti įvairiose srityse, pavyzdžiui, elektros skirstymo pastotėse, fotovoltinėse ir hidroelektrinėse, geležinkelių elektrinėse, bet kur, kur jų reikia vartotojui.
„IOMod Meter” apskaičiuoja neutralios srovės ir įtampos vidutines kvadratines vertes I0 ir U0, taip pat daugelį kitų matavimų, pavyzdžiui, kiekvienos fazės aktyviąją, reaktyviąją ir pilnutinę galią, galios koeficientus kiekvienai fazei, srovių ir įtampų fazinius kampus bei harmonikas.
Funkcijos
- Visi matavimai vykdomi 16-bitų skiriamąja raiška
- 3x žemos galios (LoPo) srovės matavimo įėjimai (225 mV) arba 3x1A/5A naudojant CT adapterius.
- 3x žemos galios (LoPo) įtampos matavimų įėjimai (3.25 V/√3) arba 3x100V/400V naudojant VT adapterius.
- Dažnio matavimo diapazonas (normalus dažnis nuo 45 iki 65 Hz).
- Srovių, fazinių ir tarpfazinių įtampų vidutinių kvadratinių verčių apskaičiavimas.
- Apskaičiavimas:
- Dažnio;
- Aktyvios, reaktyvios, ir pilnutinės galios;
- Neutralios srovės ir neutralios įtampos;
- Galios faktorių;
- Fazinių kampų;
- Harmonikų skaičiavimas;
- Komunikacijos sąsaja: RS485
- Palaikomi protokolai Modbus RTU, IEC 60870-5-101 ir IEC 60870-5-103.
Specifikacijos
| Užsakymo kodas | IOMOD-Meter v1 |
| Produkto aprašymas | 3 srovinių ir 3 įtampinių sensorinių įėjimų modulis |
| Programinė įranga | IOMOD Utility, Serial konsolė (putty)* |
| Garantija | 2 metai |
| Matavimai ir funkcijos | |
| Analoginiai įėjimai | 6x 16-bit skiriamosios gebos ASK |
| Įėjimų tipai | Nepriklausomi įėjimai |
| Sroviniai įėjimai | 3 |
| Srovinių įėjimų matavimų diapazonas | 225 mV (IEC 60044-8) su išoriniu adapteriu 1A / 5A |
| Srovinių įėjimų varža | 1 MΩ; < 170 pF |
| Tikslumas | 1% |
| Įtampiniai įėjimai | 3 |
| Įtampinių įėjimų matavimų diapazonas | 3,25 V/√3 AC (IEC 60044-7) su išoriniu adapteriu 100VAC / 400VAC |
| Įtampos įėjimų varža | 1 MΩ; < 170 pF |
| Tikslumas | 1% |
| Dažnio matavimo diapazonas | 45..65 Hz |
| Aukštos įtampos apsauga | ±20V |
| Sąsajos ir komunikacija | |
| RS485 sąsaja | ANSI/TIA/EIA-485-A-1998 |
| Komunikacijos protokolai | – Modbus RTU Slave; – IEC 60870-5-101 Slave; – IEC 60870-5-103 Slave. |
| Sparta | 600 – 115200 |
| Lyginamasis bitas | Nėra, lyginis, nelyginis |
| Terminavimo rezistoriai | 120 Ohm (galima konfigūruoti) |
| USB sąsaja | |
| Tipas | Mini USB |
| Naudojimas | Konfigūravimui ir programinės įrangos atnaujinimui |
| Maitinimo grandinė | |
| Įrenginio maitinimas | 9-33VDC (pilnas diapazonas) |
| Vartojama srovė | 40mA @ 12VDC, 20mA @ 24 VDC |
| Izoliacijos įtampa | 3 kV |
| Darbo sąlygos | |
| Darbinė temperatūra | -40°C … 85°C |
| Saugojimo temperatūra | -40°C … 85°C |
| Drėgnumas | maksimalus. 95 % santykinis drėgnumas 40 °C temperatūroje |
| Apsaugos klasė | IP20 |
| Korpuso matmenys ir įrengimo instrukcijos | |
| Korpuso aukštis x plotis x gylis | 119 x 17.5 x 101 mm |
| Montavimo tipas | Montavimas ant DIN bėgelio |
Dokumentacija
- Dokumentacija apie IOMOD įrenginius
- Vartotojų vadovai ir brošiūros
- Programinė įranga ir įrankiai
- ISO atsisiuntimai
Užsisakyti
IOMOD-Meter v1 – 3xSrovės 3x Įtampos sensorių modulis su IEC-101, IEC103, Modbus-RTU protokolų palaikymu.
