Apžvalga

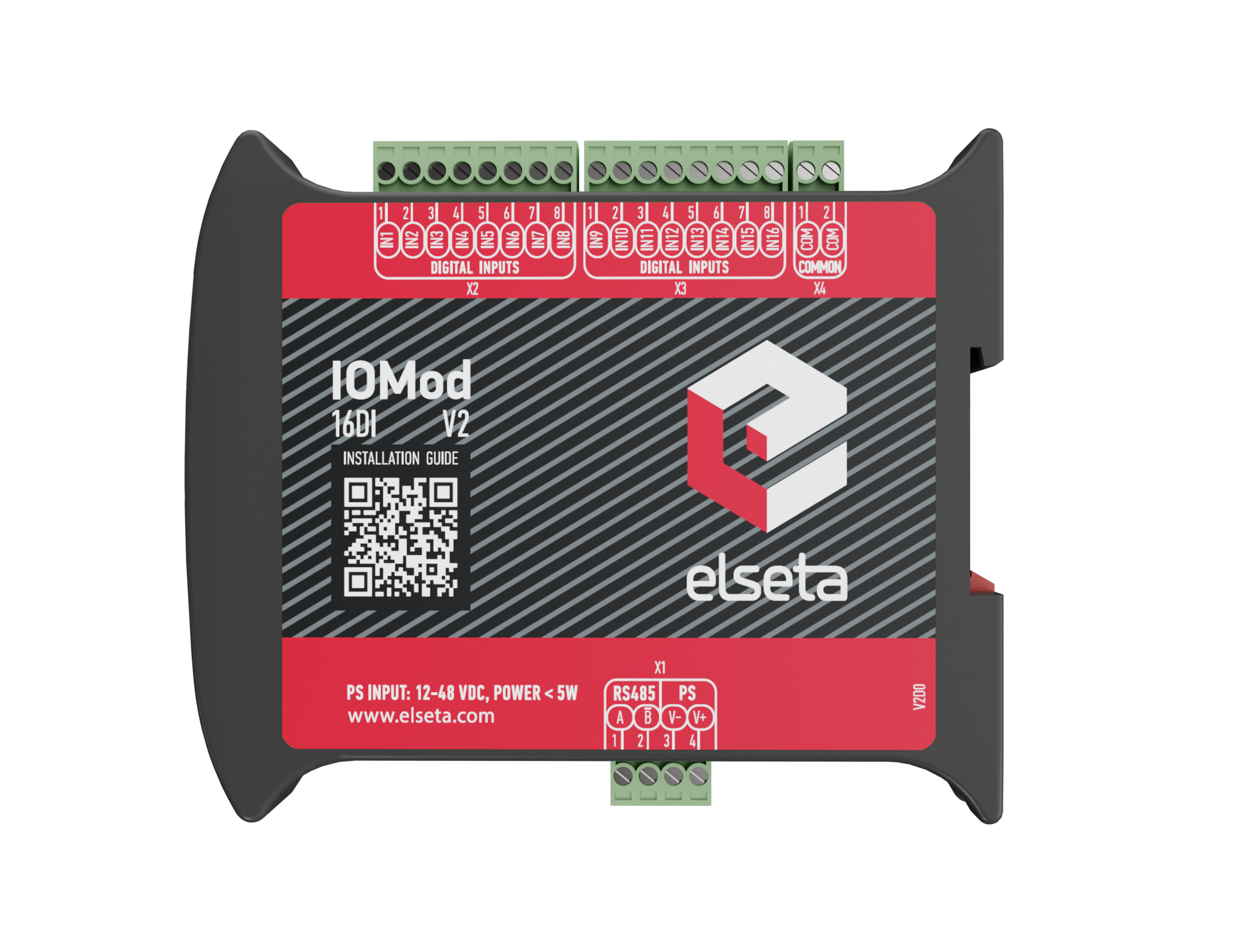

IOMod 16DI yra autonominis Modbus (RTU), IEC 60870-5-101 ir IEC60870-5-103 skaitmeninių įėjimų valdiklis. IOMod 16DI yra aukštos technologinės išvaizdos ir kompaktišką montavimą ant DIN bėgelio (EN 60715), naudojamas pramonėje, kur naudojami skaitmeniniai signalai bei reikalingas patikimas ryšys.
IOMod 16DI yra idealus sprendimas tokioms taikomosioms programoms, kaip duomenų rinkimas, stebėjimas, kontrolė, procesų stebėjimas, testavimas ir nuotolinis matavimas. Jis valdomas „Modbus”, IEC 60870-5-101 arba IEC60870-5-103 protokolu ir gali būti jungiamas lygiagrečiai su kitu „Modbus”, IEC 60870-5-101 arba IEC60870-5-103 įranga pagal daugiakanalę įrengimo schemą, kaip ir bet kurioje SCADA sistemoje.
Naudojant IOMod 16DI su „WCC Lite“ įrenginiu galima stebėti/valdyti įvesties / išvesties signalus per Ethernet LAN arba 3G/4G(LTE)/GSM/GPRS tinklus. Tai galingas sprendimas nuotoliniam stebėjimui, signalų valdymui, bei duomenų kaupimo palaikymui I / O įrenginių CloudIndustries.eu platformoje.
Funkcijos
- 16 skaitmeninių įėjimų
- Konfigūruojamas aktyvusis įvesties signalo poliškumas arba įvesties inversija
- Konfigūruojami SPI, DPI
- Impulsų ir įjungimo laiko skaičiavimas
- Galvaniškai izoliuoti įėjimai
- Konfigūravimas per USB konsolę
- Programinės įrangos atnaujinimas per USB atmintinę, naudojant vilkimo ir paleidimo „Drag and Drop” funkciją
- Modbus, IEC 60870-5-101 arba IEC60870-5-103 ryšys per RS485
- Programiškai pasirenkamas terminavimo rezistorius RS485 sąsajoje
- Įvesties ir duomenų perdavimo LED indikacija
- Lengvas prisijungimas prie WCC Lite vartų ir CloudIndustries.eu platformos
Sistema
- Kompiuterio USB jungtis: Mini USB
- Įvesties jungtys: Lizdas su prisukamais kontaktais
Programinė įranga
- Konfigūracija: Per USB konsolę
- Programinės įrangos atnaujinimas: Per USB atmintinę
Komunikacija
- Komunikacijos standartas: RS485
- Komunikacijos protokolas: Modbus RTU, IEC 60870-5-101 ir IEC60870-5-103
- Greitis: 600-115200
Specifikacijos
| Įrenginio duomenys | |
| Užsakymo kodas | IOMOD-16DI |
| Produkto aprašymas | 16 Skaitmeninių įvesčių modulis |
| Programinė įranga | IOMOD Utility, Serial konsolė (putty)* |
| Garantija | 2 metai |
| Įėjimai ir funkcijos | |
| Skaitmeniniai įėjimai | 16 |
| Įėjimų įtampa | 12-24 VDC |
| Įėjimo signalo poliškumas | Konfigūruojamas |
| Įėjimų invertavimas | Konfigūruojamas |
| Įėjimų filtras | Konfigūruojama (0..256000 ms) |
| Įėjimų skaitikliai | 16 (vienas kiekvienam įėjimui) su atstatymo funkcija |
| Sąsajos ir komunikacija | |
| RS485 sąsaja | ANSI/TIA/EIA-485-A-1998 |
| Komunikacijos protokolai | – Modbus RTU Slave; – IEC 60870-5-101 Slave; – IEC 60870-5-103 Slave. |
| Sparta | 600 – 115200 |
| Lyginamasis bitas | Nėra, lyginis, nelyginis |
| Terminavimo rezistoriai | 120 Ohm (galima konfigūruoti) |
| USB sąsaja | |
| Tipas | Mini USB |
| Naudojimas | Konfigūravimui ir programinės įrangos atnaujinimui |
| Maitinimo grandinė | |
| Įrenginio maitinimas | 9-33VDC (pilnas diapazonas) |
| Vartojama srovė | 40mA @ 12VDC, 20mA @ 24 VDC |
| Izoliacijos įtampa | 3 kV |
| Darbo sąlygos | |
| Darbinė temperatūra | -40°C … 85°C |
| Saugojimo temperatūra | -40°C … 85°C |
| Santykinė drėgmė | max. 95 % (nekondensuojantis) |
| Apsaugos klasė | IP20 |
| Korpuso matmenys ir įrengimo instrukcijos | |
| Korpuso aukštis x plotis x gylis | 119 x 17.5 x 101 mm |
| Montavimo tipas | Montavimas ant DIN bėgelio |
Dokumentacija
- Dokumentacija apie IOMOD įrenginius
- Vartotojų vadovai ir brošiūros
- Programinė įranga ir įrankiai
- ISO atsisiuntimai
Užsisakyti
IOMOD-16DI – 16 skaitmeninių įvesties modulių su IEC 60870-5-103, IEC 60870-5-101 arba „Modbus RTU Slave” protokolu
Pagal pageidavimą*:
PAGAL PAGEIDAVIMĄ GALIMA ĮSIGYTI MODULIŲ SU 48 V DC ĮĖJIMO ĮTAMPA.
* – IOMOD įrenginiai 8DI8DO, 8AI, 4RTD, 16DI, 8DI4RO, HT su programinės įrangos versijomis v1.x palaiko tik 1 protokolą. Norint pakeisti protokolą, reikia pakeisti programinę įrangą. Visų tipų programinė įranga prieinama visiems klientams be papildomo mokesčio.
